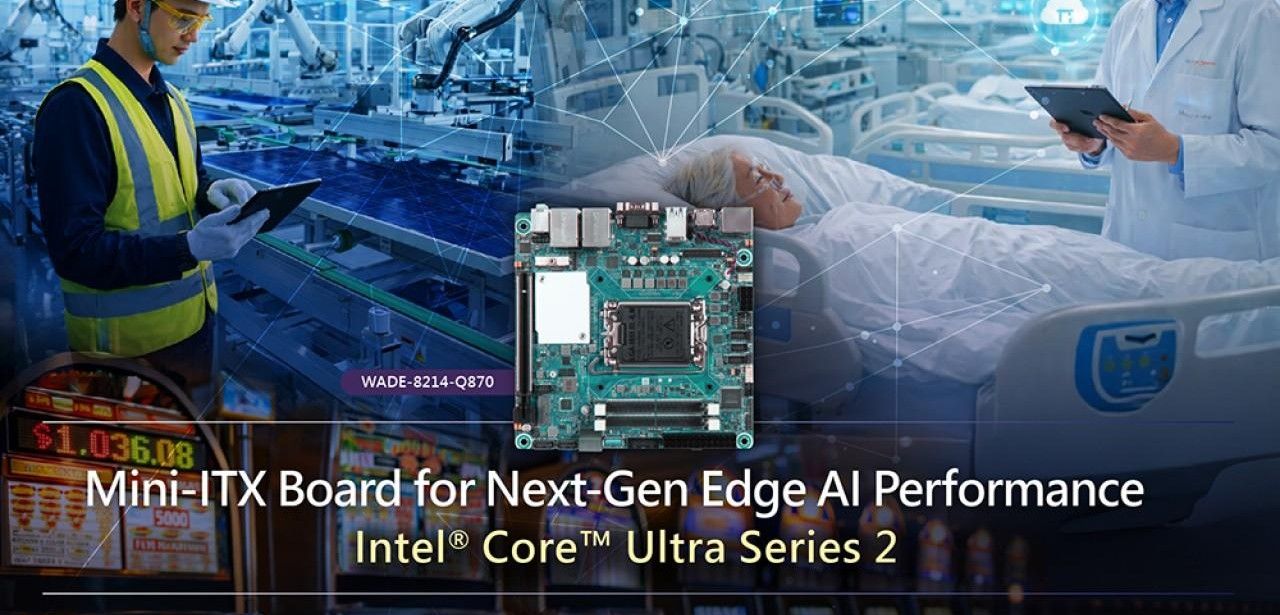

Das WADE-8214-Q870 Mini-ITX-Mainboard integriert einen Intel Core Ultra Prozessor der 2. Serie und den Q870-Chipsatz auf 170×170 mm. Zwei GbE- und ein 2,5 GbE-LAN-Port ermöglichen stabile Netzwerkverbindungen. Bis zu zwölf USB-Anschlüsse, fünf COM-Interfaces und vier SATA III-Schnittstellen unterstützen verschiedenste industrielle Peripheriegeräte. PCIe Gen5, DDR5-Speicher und M.2-Steckplätze garantieren hohe Datenraten. Mit Triple-Display-Ausgabe über HDMI, DisplayPort und USB-C deckt es anspruchsvolle Visualisierungsanwendungen ab. Die hybride Architektur optimiert Leistung und Energieeffizienz im Edge-Betrieb.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Intelligente Steuerungssysteme profitieren von integrierter KI-Beschleunigung und hoher Leistungsstärke
Mit Intel Core Ultra Prozessoren der zweiten Generation im LGA1851-Sockel liefert das WADE-8214-Q870 herausragende Single- und Multicore-Performance ergänzt durch hardwarebasierte KI-Beschleunigung. Die hybride Systemarchitektur verbessert Antwortzeiten bei Echtzeitprozessen signifikant und senkt den Energiebedarf im Edge-Computing-Betrieb. Als solide Edge-KI-Plattform bewältigt es anspruchsvolle Inferenzaufgaben, steuert smarte Automatisierungslösungen und orchestriert komplexe Prozessketten. Gleichwohl garantiert es Energieeffizienz, Skalierbarkeit und hohe Ausfallsicherheit für industrielle Anwendungen ohne Kompromisse. Seine modulare Bauweise bietet flexible Erweiterungsoptionen für vielfältige Einsatzszenarien.
PCIe 5.0 x16 Steckplatz für moderne GPUs und KI-Beschleunigerkarten
Ein PCIe-Gen5-x16-Slot stellt dem System höchste Bandbreite für moderne Grafikkarten und KI-Beschleuniger bereit und ermöglicht so anspruchsvolle Berechnungen und Grafikdarstellungen. Das Mainboard verfügt zudem über zwei DDR5-SO-DIMM-Sockel, die bis zu 96 GB bei 6400 MT/s aufnehmen und dadurch erheblich mehr Durchsatz als ältere Module liefern. Zusätzlich sind ein M.2-Key-M-Port für PCIe Gen5-SSDs und ein M.2-Key-E-Port (PCIe & CNVi) für SSD- und Wireless-Erweiterungen integriert, sowie professionelle Performance in Embedded-Designs, kosteneffizient skalierbar.
USB-C Alt Mode, DP1.4 und HDMI2.1 ermöglichen vielseitige Multi-Screen-Nutzung
Die Multi-Display-Fähigkeiten des WADE-8214-Q870 umfassen zwei DisplayPort-1.4- und einen HDMI-2.1-Ausgang. Über einen USB-C-Anschluss mit DisplayPort Alt Mode lassen sich zusätzliche Monitore oder Dockinglösungen anschließen. Integrierte LVDS- und eDP-Schnittstellen bieten direkten Anschluss für interne Panels oder Touchscreens. Anwender profitieren von gleichzeitiger Ausgabe hochauflösender Inhalte für medizinische Diagnostik, industrielle Visualisierung und anspruchsvolles Gaming ohne Verzögerungen oder Qualitätsverlust. Die stabile Signalführung gewährleistet konsistente Bildqualität auch unter wechselnden Umwelt- und Betriebsbedingungen in anspruchsvollen Einsatzszenarien.
Intel i210 1GbE und i226LM 2,5GbE liefern stabile Netzwerkleistung
Mit zwei Ethernet-Anschlüssen (Intel i210 1 GbE, i226LM 2,5 GbE) liefert das Board zuverlässige Netzwerkperformance und unterstützt VLANs sowie QoS-Priorisierung. Die umfangreiche Peripherie-Schnittstellen-Vielfalt umfasst zwölf USB-Ports (Gen 2/Gen 1), fünf RS-232/422/485-COM-Ports und vier SATA III-Buchsen. Diese Kombination erlaubt die nahtlose Einbindung von Messgeräten, Industrie-Aktoren und Massenspeichern. Dank robustem I/O-Layout gewährleistet es dauerhafte Konnektivität selbst in extremen Industrieumgebungen. Die Netzwerkredundanz mit Failover steigert effizient Ausfallsicherheit, während die Portvielfalt vielfältige Integrationsmöglichkeiten schafft.
Drei unabhängige Displays liefern präzise Bildgebung für medizinische Workstations
Das kompakte Mini-ITX-System bietet in der Industrie robuste Netzwerkredundanz über duale LAN-Ports und eine Vielzahl digitaler Ein- und Ausgänge für Sensoren, Kameras und Aktoren. Echtzeitfähige Motion-Control-Funktionen sorgen für präzise Robotik-Integration und automatisierte Fertigung. In Medizinumgebungen unterstützen drei individuelle Videoausgänge hochauflösende Displays für simultane Bildgebung und Patientenüberwachung. Für Gaming-Konsolen und Workstations liefert die PCIe-Gen5-Schnittstelle in Kombination mit 2,5-GbE-Netzwerk optimale Grafikleistung und minimale Paketlatenzen. Modulare Erweiterungssteckplätze erhöhen individuelle Anpassungsfähigkeit an zukünftige Anforderungen.
Das WADE-8214-Q870 Mini-ITX-Mainboard von Portwell richtet sich an Entwickler von Embedded- und Edge-KI-Systemen, industrielle Automatisierungslösungen sowie medizintechnische Workstations und anspruchsvolle Gaming-PCs. Es kombiniert Intel Core Ultra der zweiten Serie mit integrierter KI-Beschleunigung, PCIe Gen5, DDR5-Speicher und zahlreichen Anschlüssen. Triple-Display-Ausgänge, Dual-LAN und hohe I/O-Dichte erlauben vielseitige Integrationen. Dank kompaktem Formfaktor, robustem Design und langfristigem Support eignet sich das Board für vielfältige, skalierbare Anwendungen. M.2-Steckplätze und USB-C erleichtern schnelle Hardwareanpassungen. Kosteneffiziente Integration.
