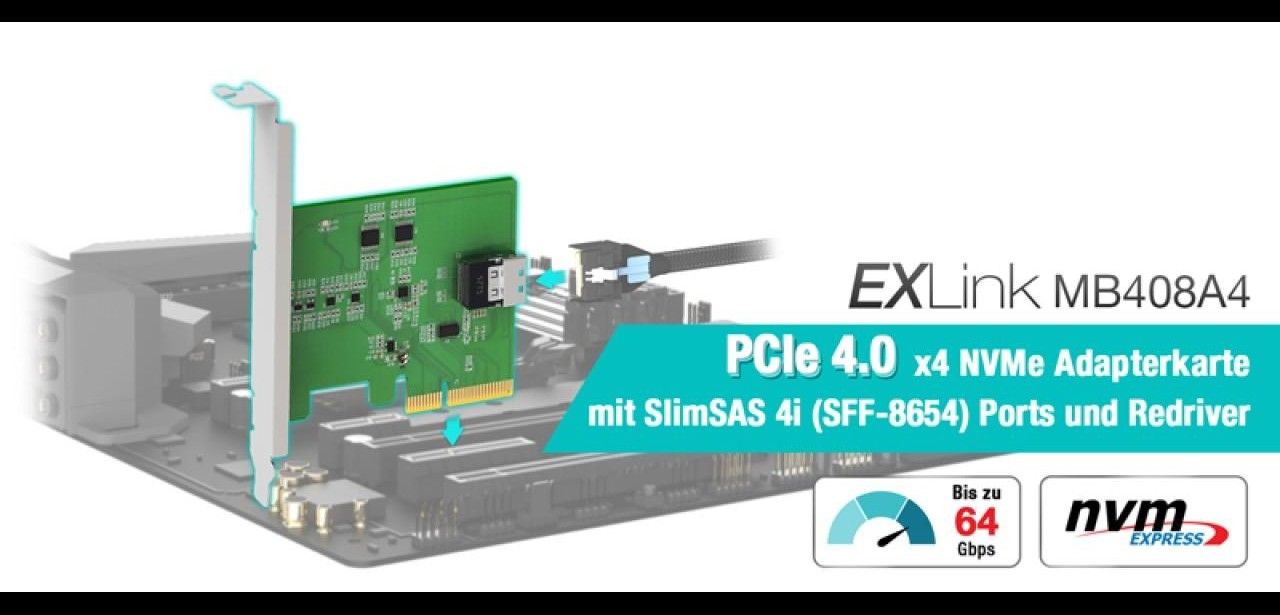

Die EXLink MB408A4 kombiniert eine PCIe Gen4 x4 Schnittstelle mit einem SlimSAS 4i (SFF-8654) Anschluss und liefert NVMe-Datentransfers mit bis zu 64 Gbps. Ein integrierter Redriver gleicht Signaldämpfung über ausgedehnte Leiterbahnen oder Kabelverbindungen aus, während ein 100 MHz Clock Buffer präzise Taktverteilung sicherstellt. Gepufferte Sideband-Leitungen wie CLKREQ# und SMBCLK erhöhen die Betriebssicherheit. Die Karte unterstützt PCIe 2.0 bis 5.0 und enthält ein interaktives ICY DOCK Auswahltool und OEM-Dokumentation inklusive Spezifikationen.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
PCIe Gen4 x4-Schnittstelle liefert aggregierte Bandbreite von 64 Gbps zuverlässig
PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)
Mit der EXLink MB408A4 Adapterkarte lassen sich Hochgeschwindigkeitsverbindungen zwischen Host und NVMe-Laufwerken realisieren. Die PCIe Gen4 x4 Schnittstelle stellt bis zu 64 Gbps bereit, während der SlimSAS 4i (SFF-8654) Anschluss sichere Leitungswege über Standard-Leiterbahnbeschränkungen hinaus ermöglicht. Dieses System gewährleistet eine robuste Signalintegrität, reduziert Datenverlust-Risiken bei langen Verbindungen und unterstützt anspruchsvolle Workloads in Enterprise- und Industriebereichen. Flexible Einsatzszenarien vereinfachen Integration und optimieren Workflows. Karte eignet sich ideal für Serverlandschaften und Storage-Architekturen.
Redriver-Technologie verbessert PCIe Gen4 Datenübertragung selbst bei längeren Strecken

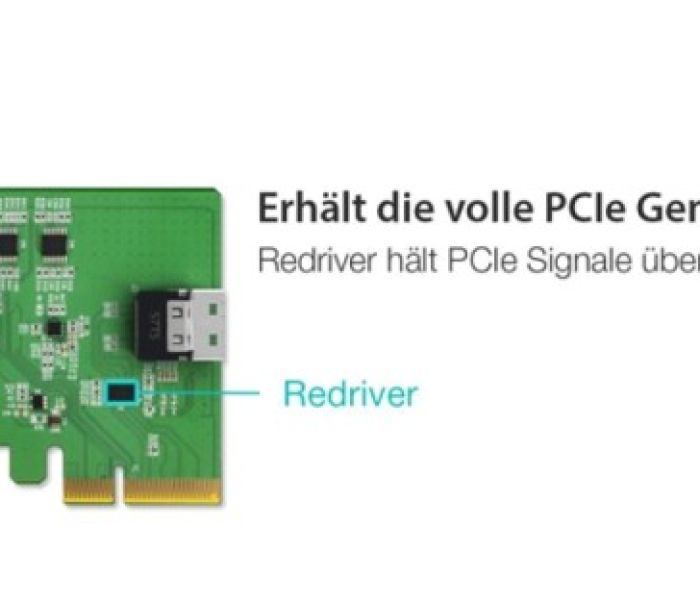

Ein wesentlicher Aspekt bei 16 GT/s schnellen PCIe Gen4-Verbindungen ist die Integrität der übertragenen Signale entlang aller vier Kanäle. Die MB408A4 Adapterkarte integriert einen hochleistungsfähigen Redriver, der schwankende Signalpegel erkennt, neu formt und verstärkt, um eine fehlerfreie Übertragung sicherzustellen. Selbst in anspruchsvollen Systemumgebungen mit langen Leiterzugwegen oder externen Kabeln wird die Datenintegrität der NVMe-Verbindungen zuverlässig gewahrt, sodass maximale Performance und Stabilität gewährleistet sind. Dies reduziert Bitfehlerquoten signifikant, optimiert die Gesamtzuverlässigkeit.
Pufferung von Steuer- und Sideband-Signalen erhöht Verfügbarkeit in Enterprise-Umgebungen
Der 100 MHz PCIe Clock Buffer im Adapter übernimmt das präzise Taktdesign zwischen Host-Controllern und NVMe-Geräten und sichert über weite PCB-Abschnitte eine gleichbleibende Signalphase. Gleichzeitig puffert er kritische Sideband- und Steuerleitungs-Signale wie PERST#, WAKE#, CLKREQ#, SMBCLK und SMBDAT, wodurch Timing-Konflikte reduziert und die Signalverwaltung vereinfacht werden. Diese Architektur gewährleistet störungsfreie NVMe-Datenströme, erleichtert flexible Systemlayouts und steigert die Gesamtzuverlässigkeit unter Dauerbetrieb. Sie bietet Entwicklern und Integratoren eine Plattform für hochperformante Storage-Lösungen.
Ideal für OEMs, Systemintegratoren und Anbieter in gemischten Infrastrukturen
PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)

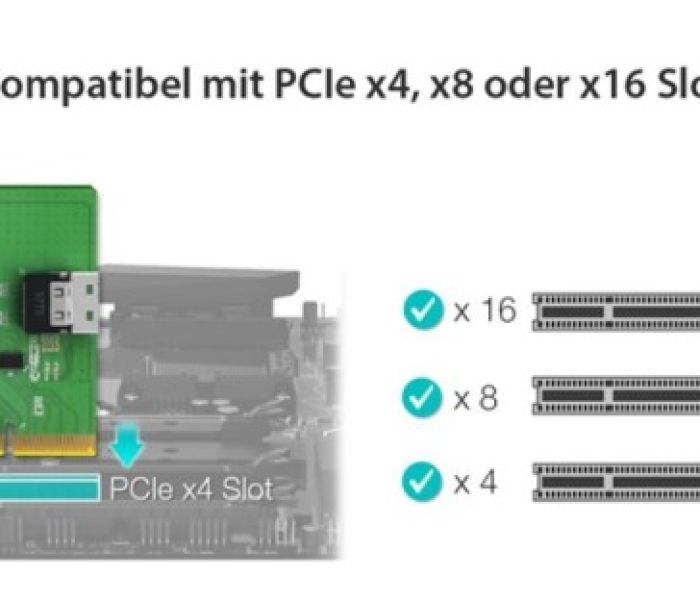

Durch die Unterstützung physischer x4-PCIe-Slots auf Mainboards mit PCIe-Versionen von 2.0 bis 5.0 bietet der MB408A4 maximale Flexibilität bei der Anbindung. Die Tri-Mode HBA/RAID-Konnektivität nach SFF-9402 Rev. 1.1 erlaubt den Betrieb unterschiedlicher NVMe- und SATA-RAID-Konfigurationen. Das treiberlose Design vereinfacht Bereitstellung und Wartung in heterogenen Software-Stacks. OEMs, Systemintegratoren und Lösungsanbieter erhalten so eine universelle Speicherlösung, die nahtlos in eigene Infrastruktur- und Servicemodelle integriert werden kann. Ein schneller Umstieg auf moderne NVMe-Architekturen gelingt ohne teure Mainboard-Modifikationen.
Server-Validierung und Entwicklung von PCIe Gen4 NVMe ohne Mainboardänderungen

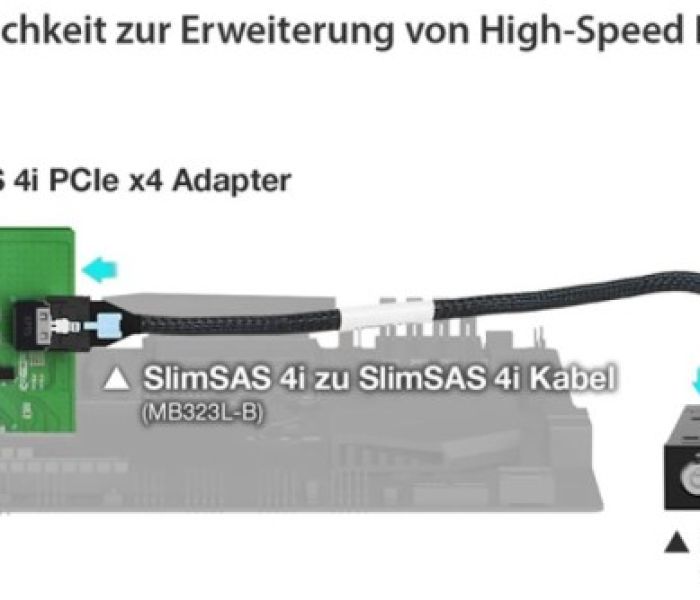

Unternehmen, die auf erweiterte PCIe-Routing-Fähigkeiten setzen, können mithilfe der SlimSAS-Schnittstelle der EXLink MB408A4 Adapterkarte NVMe-Laufwerke unkompliziert anschließen und testen. Dieser Ansatz vermeidet langwierige Überarbeitungen von Platinenentwürfen und ermöglicht IT-Teams, neue PCIe Gen4 NVMe-Konfigurationen in Echtzeit zu validieren. Durch modulare Installation lassen sich Stabilität, Latenzzeiten und Datendurchsatz prüfen, während systeminterne Ressourcen geschont und der Rollout von Hochgeschwindigkeits-Speichern beschleunigt werden. Fehlerbehebungen lassen sich schnell durchführen, Benchmarks messen und Systemintegrität absichern, kostenoptimiert umgesetzt.
Einfaches Konfigurationstool eliminiert Kompatibilitätsrätsel für vielseitige, sichere, herausnehmbare NVMe-Speicherlösungen
Das ICY DOCK Auswahl-Tool vereinfacht die Planung von austauschbaren NVMe-Speichersystemen durch präzise Komponentenvorschläge. Nach Eingabe der Steckplatz- und Gehäuseparameter ermittelt das Programm optimal passende Wechselrahmen, Kabel und Adapter aus einer umfassenden Datenbank. So erlauben OEMs und Systemintegratoren sowie technisch versierte Endanwender eine zuverlässige und effiziente Konfiguration, ohne manuelle Abgleiche durchführen zu müssen. Das Ergebnis ist ein sofort funktionsfähiges, modular aufgebautes NVMe-System mit einfacher Handhabung. Eine integrierte Vorschau zeigt Installationsergebnisse sofort.
Tri-Mode HBA/RAID Kompatibilität und PCIe 2.0 bis 5.0 Support
PCIe Gen4 NVMe Konnektivität für SlimSAS basierte Speicherlösungen (Foto: Cremax Europe GmbH)
Die EXLink MB408A4 Adapterkarte optimiert die PCIe Gen4 x4 Übertragung mit bis zu 64 Gbps durch einen integrierten Redriver, der 16 GT/s Signalintegrität über vier Lanes garantiert. Ein dedizierter 100 MHz Clock Buffer stellt exakte Taktzyklen bereit, während gepufferte Sideband-Signale (PERST#, WAKE#, CLKREQ#, SMBCLK, SMBDAT) eine verbesserte Steuerleiter-Kommunikation gewährleisten. SlimSAS 4i Einklinkung, Rückwärtskompatibilität zu PCIe 2.0-5.0, Tri-Mode HBA/RAID, Full-Height Slotblende, CE/UKCA/RoHS/REACH und zweijährige Garantie runden die flexible, zuverlässige Lösung ab.
Die EXLink MB408A4 Adapterkarte lässt sich in jeden physisch x4 PCIe Slot stecken und unterstützt Host-Interfaces von PCIe Generation 2 bis Generation 5. Dank der Tri-Mode HBA/RAID-Kompatibilität nach SFF-9402 Rev 1.1 können Administratoren NVMe-Module in HPC-Clustern, Storage-Arrays und Virtualisierungsumgebungen ohne zusätzliche Treiber installieren. Ihr robustes Signalmanagement mit Redriver, Clock Buffer und Sideband-Puffern minimiert Ausfälle und vereinfacht das Systemdesign. Dieses Plug-&-Play System eignet sich für Server, Testzentren und OEM-Umgebungen sowie bietet flexible Integration.
