Im Herbst 2025 stellte Microsoft den Support für Windows 10 ein, sodass Betreiber großer Anlagen handeln mussten. LGR Packaging Rheine betrieb 35 Förderspuren in der Druckerei und 42 in der Stanzerei auf alten Krifft und Zipsner Steuerungen, die mit Windows 11 unvereinbar waren. Krifft und Zipsner lieferten daraufhin KriZiTransDesk Professional/Web. Die Lösung verknüpft ERP und BDE via MS SQL, integriert RFID Stapeltracking und Just in Time Logistik für optimierte Automatisierung.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Supportende Windows zehn erfordert teuren Umstieg bei internationalem Faltschachtelwerk

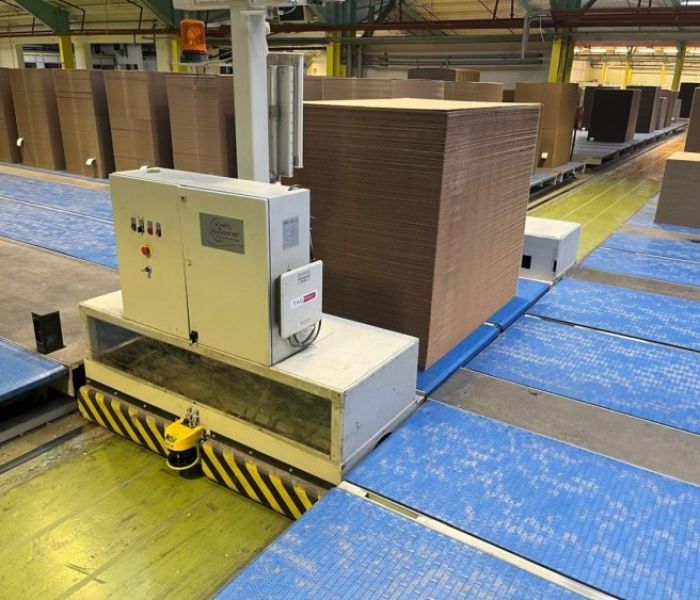

Transferwagen zwischen den Förderlinien (Foto: Krifft & Zipsner GmbH)
In Herbst 2025 endete der Support für Windows 10, wodurch Steuerungskomponenten ohne Windows-11-Zertifikat keine offiziellen Updates mehr erhielten. LGR Packaging, mit Sitz in Oyonnax und Werk Rheine, war betroffen. Die Krifft & Zipsner-Fördertechnik inklusive Siemens-S7-Steuerung lief auf 25 Jahre alter Hardware. Die Windows-10-HMI-Anwendungen waren veraltet und ohne Adaptierungsmöglichkeiten. Ein Softwarewechsel oder Hardwareumrüstung war notwendig, Ausfälle und Sicherheitslücken zu vermeiden.
Ausgefallene HMI-Module auf Windows10 verkomplizieren effiziente Produktionssteuerung deutlich massiv
Innerhalb der Druckerei steuern fünf Transferwagen, eine Dreheinheit, zwei Stapelwender und insgesamt fünfunddreißig Förderspuren den Materialfluss, während in der Stanzerei weitere zweiundvierzig Spuren eingesetzt werden. Die Bedienoberflächen der Steuerungen sind auf Windows-10-HMI-Plattformen ausgeführt und an veraltete Entwicklungsumgebungen gekoppelt. Ein Wechsel auf Windows 11 hätte nicht nur neue Schaltschränke erfordert, sondern auch umfangreiche Neuverkabelung und vollständige Software-Neuentwicklung, was das investierbare Budget massiv überschritten hätte und damit die Umsetzung unfinanzierbar vollständig gemacht
Integration der K&B-Druckmaschinen erfordert keine Hardwareerweiterung dank KriZiTransDesk schnell

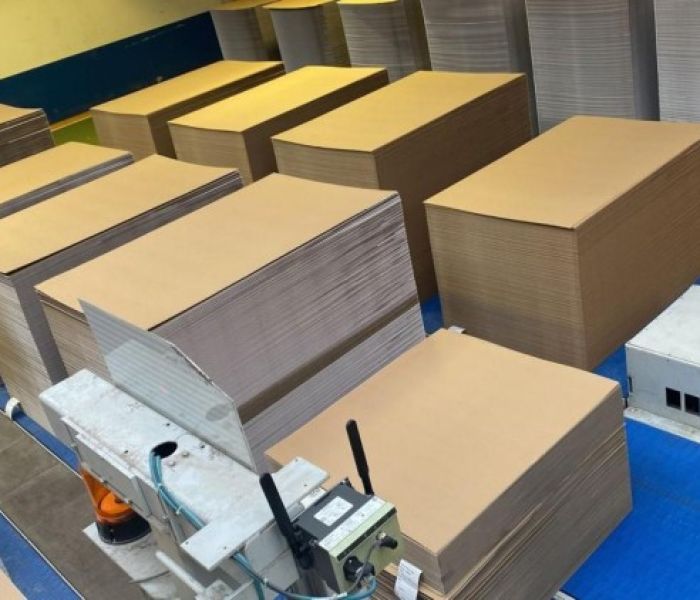

Transferwagen bei der Übergabe (Foto: Krifft & Zipsner GmbH)
Mit KriZiTransDesk Professional und Web modernisierte Krifft?&?Zipsner die Logistiksteuerung ohne Hardwaretausch und Windows?11-Umstieg. Zwei HMI-Applikationen wurden realisiert, die mit siebzehn Siemens S7-300-Steuerungen, einem Marquip-Querschneider, drei K&B-Druckmaschinen, vier Stanzen und drei ASI-Trade-Kaschiermaschinen verbunden sind. Die MS-SQL-basierte Betriebsdatenerfassung speist Daten automatisch ins ERP/BDE-System ein. Dadurch lässt sich die Just-in-Time-Belieferung steuern, Materialpuffer reduzieren und die Durchlaufzeit in der Produktion signifikant verkürzen. Führungspersonal sowie Servicekräfte profitieren von übersichtlichen intuitiven Dashboards, Echtzeitmeldungen und datenbasierten Steuerungsoptionen.
Auftragsreine Lagerung realisiert durch RFID-HMI und zentral gesteuerte Reihenfolge-Auswahl
Die erweiterte HMI kommuniziert über RFID-Antennen an den Transportfahrzeugen, um stapelbezogene Auftragsdaten autonom zu erfassen und eine präzise, auftragsreine Lagerung zu ermöglichen. Das System bezieht sämtliche Jobreihenfolgen automatisch aus der zentralen Planungsdatenbank und bietet darüber hinaus eine manuelle Poolauswahl für bis zu fünf Aufträge sowie einen alternativen Einzelabruf. Aufwendige manuelle Eingriffe der Bereichsleiter im früher angewandten Halbautomatik-Modus sind damit vollständig überflüssig geworden, was die Betriebssicherheit und Durchlaufzeiten optimiert, deutlich spürbar.
Bedienstationen in Druckerei und Kaschiererei steuern Auftragsplatzierung visuell optimal
Mittels eines interaktiven Order-Systems setzen Bediener in Druckerei und Kaschiererei ihre Aufträge schnell auf den Weg. Ein automatisiertes Transportnetz managt selbstständig Transferwagen, Dreheinheit und Pufferlager, sodass gleichartige Warenpakete entsprechend ihrer Länge, Breite und Kartonbeschaffenheit Just-in-Time an die jeweiligen Maschinen geliefert werden. Palettenrotation, Drehbewegung der Ladegüter sowie die automatische Zufuhr in die Anlegerstationen erfolgen vollautomatisch, wodurch manuelle Eingriffe komplett entfallen und die Produktion unterbrechungsfrei läuft. Es protokolliert und meldet Abweichungen automatisch.
Just-in-Time-Lieferung wird realisiert durch moderne bestehende Fördertechnik und Softwareinnovationen
Hauptbildschirm neue Software (Foto: Krifft & Zipsner GmbH)
Die Software-Kombination KriZiTransDesk Professional/Web ermöglicht ein vollständig automatisiertes und papierloses Lager- und Transportsystem. Vorhandene Förderstecken werden erhalten, während das System Querschneider, Transferwagen, Druck- und Kaschiermaschinen direkt steuert und per RFID Auftragsstapel identifiziert. Sämtliche Bewegungsdaten fließen in eine MS-SQL-Datenbank, werden mit dem ERP/BDE abgeglichen und über eine Weboberfläche visualisiert. So realisiert die Lösung Just-in-Time-Lieferungen, reduziert Pufferlager, erhöht Durchlaufgeschwindigkeit und verbessert Prozessqualität ohne manuellen Aufwand. Wartung vereinfacht, Betriebskosten gesenkt und Effizienz gesteigert.
Manuelle Eingriffe entfallen dank vollständig automatisierter Logistik und Steuerungssoftware
KriZiTransDesk Web hat bei LGR Packaging Rheine die Prozesse der innerbetrieblichen Logistik digitalisiert, ohne vorhandene Schaltschränke auszutauschen. RFID-Technologie erkennt Artikelbewegungen automatisch, die MS-SQL-Datenbank bindet alle Sensordaten direkt ins ERP/BDE-System ein. Automatische Routenplanung gewährleistet Just-in-Time-Zulieferung an Druck- und Kaschieranlagen. Die Bedienoberfläche wurde benutzerfreundlich gestaltet, um Schulungszeiten gering zu halten. Dieses Konzept erzielt messbare Effizienzgewinne und wird bereits in drei weiteren Werken eingeführt. Es ermöglicht flexible Produktionsumfänge, schafft Basis für künftige Automationsprojekte.
