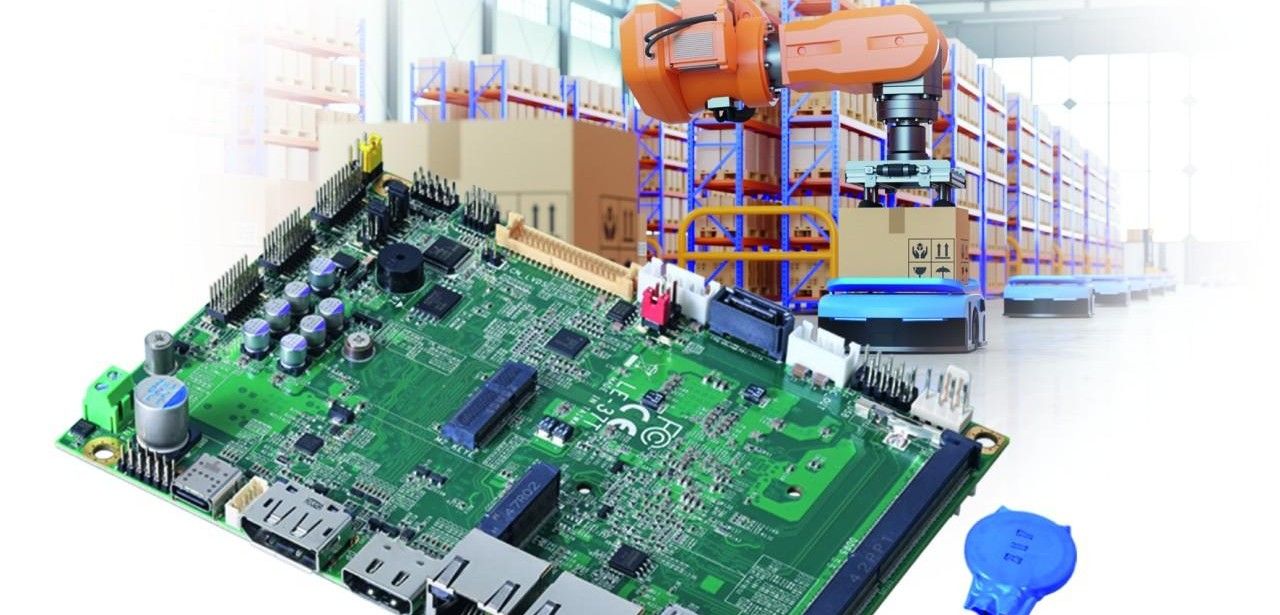

Integriert in kompaktes 3,5-Zoll-Format nutzt das LE-37TX4 Intel Atom X-Serie Prozessorleistung und garantiert langfristige Verfügbarkeit in Industrieumgebungen. Bis 32 GByte DDR5-Arbeitsspeicher mit 4.800 MHz und Intel UHD Graphics unterstützen grafikintensive HMI-, Digital-Signage- und POS-Anwendungen. Duale 2,5-GbE-Ports, serielle Schnittstellen, GPIO, SMBus und HD-Audio mit Verstärker ermöglichen vielseitige Peripherieanschlüsse. M.2-Key-M und Key-E-Slots erweitern Speicher und Funkmodule. Ein 9-35 V Eingang und -40 bis +85 °C sichern Betrieb und gewährleisten zuverlässige Funktion unter Extrembedingungen.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
5? LE-37TX4 Board liefert kontinuierlich Ausfallsicherheit in extremen Automationsumgebungen
In einem besonders kompakten 3,5-Zoll-Formfaktor bietet das LE-37TX4 lüfterlose Kühlung und industrielle Stabilität. Die optimierte Leiterplattenarchitektur gewährleistet Störfestigkeit gegenüber Vibrationen und elektromagnetischen Einflüssen. Ein weiter Spannungseingang zwischen 9 und 35 VDC ermöglicht vielseitige Einsatzmöglichkeiten. Von Automatensteuerungen bis zu mobilen HMI-Lösungen demonstriert das Board seine Zuverlässigkeit in rauen Umgebungen. Durch robuste Komponenten und langfristig verfügbare Bauteile sichert es Investitionsschutz über Jahre hinweg. Dokumentierte Spezifikationen ermöglichen raschen Projektstart, nahtlose und reibungslose Integration.
Leistungsstarker DDR5-4800 Speicher und UHD Grafik für anspruchsvolle Embedded-Anwendungen
Das Board bietet mit einem DDR5-SO-DIMM-Slot eine maximale Speicherbestückung von 32 GB bei 4800 MHz, um große Datenmengen zügig zu verarbeiten und reibungslose Multitasking-Szenarien zu ermöglichen. Die Intel(R) UHD Graphics sorgt für konstante Frame-Rates und eine hardware-unterstützte Video- bzw. Bildverarbeitung. Anschlüsse wie HDMI, DisplayPort++, LVDS sowie USB-C mit DisplayPort-Alt-Mode erlauben den flexiblen Anschluss von Bildschirmen und Touch-Interfaces in verschiedenen industriellen Applikationen. Dank dieser flexiblen Konnektivität lässt sich das Board integrieren.
Vier RS-232-, zwei RS-232/422/485 Ports sowie Audio und GPIO
Die I/O-Ausstattung umfasst zwei Intel I226 2.5-GbE-LAN-Ports für schnelle Netzwerkverbindungen und eine stabile Datenübertragung. Serielle Schnittstellen bestehen aus vier RS-232-Ports und zwei flexiblen RS-232/422/485-Ports zur Kommunikation mit unterschiedlichsten Geräten. GPIO-Pins ermöglichen einfache Ein- und Ausgangssteuerung, während der SMBus Systemüberwachungsfunktionen bietet. Zusätzlich liefert das integrierte High-Definition-Audiosystem über einen 3-Watt-Verstärker klaren Sound – optimal für Multimedia- und Steuerungsanwendungen in Industrie und Automatisierung. Robuste Bauweise, geringe Latenz sichern zuverlässige Funktion in rauen Umgebungen.
Zwei M.2 Slots für effiziente SSD-Speicher und kabellose Funkmodule
Die beiden M.2-Interfaces des Boards sind auf unterschiedliche Erweiterungen spezialisiert: Der Key M Slot im 2280-Format erlaubt den Einbau schneller NVMe-SSDs mit hoher IOPS-Leistung, während der Key E Slot im 2230-Format gängige Funk- und Kommunikationsmodule wie WLAN oder Bluetooth aufnimmt. Dieses Konzept ermöglicht eine präzise Skalierung von Speicherleistung und kabelloser Vernetzung entsprechend der jeweiligen Systemanforderungen. So lassen sich individuelle Konfigurationen einfach realisieren und warten. Systemkomponenten können schnell werkzeugfrei ausgetauscht werden.
Zuverlässiger Betrieb bei 9-35VDC und ?40 bis +85°C Umgebungstemperaturen
Die elektrische Versorgungsspannung von neun bis fünfunddreißig Volt DC und ein erweiterter Betriebstemperaturbereich von minus vierzig bis plus achtzig Grad Celsius gewährleisten durchgängig verlässliche Leistung in zahlreichen Industrieanwendungen. Sowohl in Tiefkühlanlagen als auch in Hochtemperaturzonen bleiben Steuer- und Überwachungssysteme einsatzbereit. Diese Parameter erlauben wartungsarme Implementierungen und reduzieren Ausfallrisiken. Die robuste Konstruktion eignet sich ideal für Anlagen in Schienenverkehrs-, Energieversorgungs- oder Automobilprüfständen mit extremen Umgebungsbedingungen. Zuverlässige Elektronikkomponenten verlängern effektiv die Lebensdauer.
32-GB-DDR5 und 2.5 GbE für leistungsstarke Industrieanwendungen und Retail-Lösungen
Das LE-37TX4 eröffnet dank energieeffizienter Architektur und kompaktem 3.5-Zoll-Formfaktor neue Möglichkeiten für Smart-Retail-Terminals und POS-Systeme. Die lange Verfügbarkeit sichert Investitionsschutz, während 2.5-GbE-Netzwerke, M.2-Erweiterungen und HD-Audio flexible Integrationen erlauben. Ohne Lüfter fällt die Geräuschentwicklung weg, und das Board bleibt wartungsfrei. Selbst in kompakten Digital-Signage-Installationen ermöglicht es zuverlässigen Betrieb bei geringen Betriebskosten. Hersteller schätzen die hohe Systemstabilität und Skalierbarkeit über viele Jahre. Mit erweiterbarem DDR5-Speicher und robustem Spannungseingang liefert es maximale Flexibilität.
Breiter 9-35V-Eingang und -40 bis +85°C Betrieb für Industrieanwendungen
Das LE-37TX4 ist eine industrietaugliche 3.5-Zoll-Plattform mit hohem Integrationsgrad und energieeffizientem Intel(R) Atom(TM) X-Prozessor. Ein einzelner DDR5-SO-DIMM-Slot unterstützt bis zu 32 GB bei 4800 MHz und ermöglicht performante Multitasking-Szenarien. Die Grafikeinheit liefert Ausgaben über HDMI, DisplayPort++, LVDS und USB-C (DP Alt Mode). Zwei M.2-Slots für NVMe-SSDs und Funkmodule sowie Dual-2.5-GbE-Ethernet und serielle Schnittstellen gewährleisten maximale Flexibilität selbst unter rauen Industriebedingungen. Lüfterloses Layout, weiter 9-35 VDC-Eingang und Temperaturoptionen von ?40 bis +85 °C sichern Einsatz.
