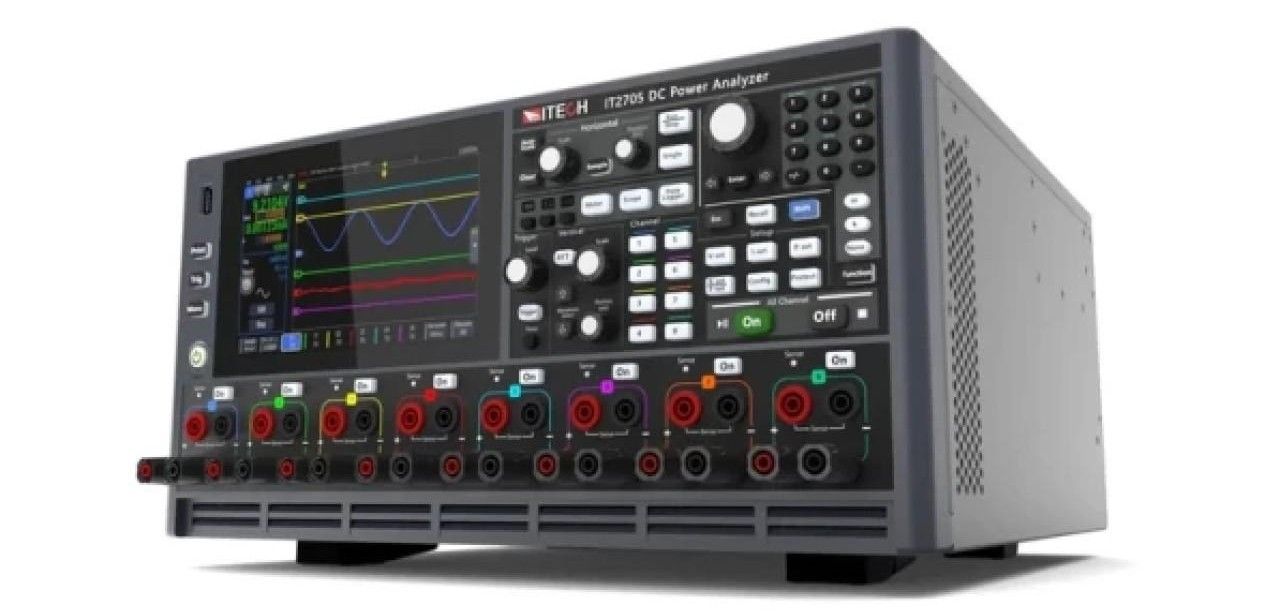

Die IT2705-Serie ermöglicht realitätsnahe Nachbildung komplexer Versorgungsszenarien, indem Arbiträr-Wellenformen Spannung, Strom und Leistungsprofile präzise steuern. Integrierte Puls- und Sweep-Modi unterstützen detaillierte Kennlinienanalysen, während bidirektionale Vier-Quadranten-Funktion dynamische Lade- und Entladezyklen ermöglicht. Mit Modularität von bis zu acht synchronen Kanälen und Master-Slave-Kopplung skalieren Anwender Leistung individuell. Regenerative Rückspeisung erhöht Energieeffizienz, reduziert Abwärme und senkt Betriebskosten in Aerospace- und Elektronikprüfständen. Ein präziser Datenlogger mit bis zu 200 kSa/s erfasst Messgrößen und erleichtert Ergebnisanalyse.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Leistungsstarke IT2705-Module liefern präzise Messergebnisse bei variablen dynamischen Stromprofilen
Das modulare Konzept des IT2705 ermöglicht die Konfiguration von acht synchron steuerbaren Leistungskanälen, die jeweils bis zu 150 Volt und 30 Ampere bereitstellen. Bei steigendem Leistungsbedarf lassen sich mehrere Module im Master-Slave-Verbund parallel schalten, um die Ausgangsleistung linear zu skalieren. Diese flexible Architektur bietet präzise Kontrolle unterschiedlicher Prüfungsszenarien, von niedrigstromigen Sensordiagnosen bis zu anspruchsvollen Energieversorgungs- und Belastungstests in Forschung, Entwicklung und Qualitätskontrolle. Erweiterbarkeit erlaubt flexibel schnelle Anpassung an veränderte Anforderungen.
Moderne DC Analysatoren liefern ultrasensible Strom und Spannungsmessungen präzise
Mit einer Auflösung von wenigen Femtoampere im Strom und Nanovolt bei der Spannung erzielen die IT2705-Module extrem präzise Messungen, die eine exakte Analyse selbst kleinstmöglicher elektronischer Bauteile erlauben. Ihre bidirektionale Topologie schaltet automatisch nahtlos zwischen Energieeinspeisung und Lastsimulation um. Dank der Vier-Quadranten-Funktion können Lade- sowie Entladevorgänge dynamisch gesteuert und überwacht werden. Diese Eigenschaften optimieren Testabläufe und erhöhen die Zuverlässigkeit in anspruchsvollen Laborumgebungen. Das modulare Design erlaubt parallelen Betrieb mehrerer Einheiten.
Pulse- und Sweep-Messungen mit integriertem Logger für umfassende Analysen
Durch integrierte Puls- und Sweep-Modi lassen sich elektrische Kennlinien mit hoher Auflösung erfassen, indem scharfe Impulse und frequenzkontinuierliche Sweeps kombiniert werden. Ein integrierter Datenlogger dokumentiert Spannungs-, Strom- und Leistungsparameter mit Abtastraten bis 200 kSa/s, um schnelle Transienten detailgenau aufzunehmen. Die EIS-Funktion liefert präzise Impedanzwerte über ein breites Frequenzspektrum. Bode- und Nyquist-Plot-Darstellungen unterstützen die Analyse von Resonanzen, Filterverhalten und Materialeigenschaften in elektronischen Bauteilen.
Nachhaltige Energierückgewinnung im Testlabor steigert Effizienz bei 93 Prozent
Mit einer Rückspeisefunktion, die bis zu 93 Prozent der erzeugten Energie ins Netz zurückführt, ermöglicht die regenerative Last eine deutliche Senkung des Stromverbrauchs in Laboren. Durch die reduzierte Abwärme sinkt der Kühlbedarf und entlastet sowohl Geräte als auch Anlagen. Versuchsingenieure können so effizientere und nachhaltigere Prüfkonzepte realisieren, setzen auf geringere Betriebskosten und leisten einen aktiven Beitrag zum Umweltschutz durch minimierte CO2-Emissionen und Ressourcenschonung. Die Technologie optimiert Testabläufe und unterstützt zukünftige Innovationen.
Realitätsnahe Spannungs- und Stromwellenformproduktion für Hochleistungstests dank integriertem Arbiträrgenerator
Durch den integrierten Arbiträr-Wellenformgenerator lassen sich Spannungs-, Strom- und Leistungsprofile exakt auf Anwenderanforderungen zuschneiden. Dies ermöglicht realitätsnahe Simulationen von Batterie-Ladezyklen, Schnellladeverfahren und Entladungen unter definierten Bedingungen. Ebenso können Versorgungseinbrüche, Überspannungspulse oder Netzschwankungen punktgenau an jedem Prüfpunkt ausgegeben werden. Variabel konfigurierbare Rampen, Frequenzen und Periodendauern sorgen für flexible Automatisierung. Die einfache Programmierung erlaubt die Erstellung umfangreicher Testsequenzen inklusive Looping und bedarfsgesteuerter Ablaufsteuerung mit synchronisierten Mehrkanalvorgängen, digitalen Ausgabesignalen und Echtzeit-Monitoring exportierbar.
Software-APIs und universelle Schnittstellen bieten Automationsspezialisten vielseitige einfache Integrationsmöglichkeiten
Die Ausstattung mit zahlreichen Ein- und Ausgängen, kombiniert mit einem kompakten Gehäuse, optimiert den Platzbedarf in Labor- und Fertigungsumgebungen. Das Menüdesign setzt auf selbsterklärende Icons und kurze Reaktionszeiten, um Prüfabläufe schnell zu starten. Über frei konfigurierbare digitale Schnittstellen und serielle Bussysteme erfolgt eine problemlose Integration in existierende Automatisierungsnetzwerke. Ausgewiesene API-Funktionen gestatten das Erstellen individueller Testskripte, die flexibel an wechselnde Anforderungen angepasst werden können. Statusmeldungen und Fehlerreports werden in Echtzeit bereitgestellt.
Integrierte Analysefunktionen und Logging ermöglichen umfassende Charakterisierung jeder Energiekomponente
Die IT2705-Serie von ITECH bietet regenerative DC-Lasten, die eingehende Energie zu bis zu 93 Prozent ins Netz zurückspeisen und Abwärme im Labor deutlich reduzieren. Dank modularer, bidirektionaler Vier-Quadranten-Architektur kombiniert das System Versorgung, Lastbetrieb und Messfunktionen in einem Gerät. Hochauflösende Strom- und Spannungsmessungen, Arbiträr-Wellenformen, Impedanzanalysen sowie integriertes Datenlogging vereinfachen komplexe Tests. Anwender profitieren von niedrigen Betriebskosten, hoher Energieeffizienz und nachhaltigen Testumgebungen im Aerospace- und Elektronikbereich. Sie ermöglichen Iterationen und präzise Auswertungen.
