Das modulare AMC-System bestehend aus EtherCAT Slave Koppler AMAX-5074 und AMAX-5000 I/O-Modulen ermöglicht dank analoger und digitaler Kanäle die flexible Anpassung an unterschiedlichste Automationsaufgaben. Zusammen mit den wartungsfreien, lüfterlosen AMAX-5500 Controllern und den standardisierten 100BASE-TX RJ45 Schnittstellen bietet es optimale Skalierbarkeit, platzsparende Installation und herausragende Signalqualität. Anwender profitieren von schneller Inbetriebnahme, hoher Betriebssicherheit und einfacher Integration in moderne Smart-Factory-Umgebungen mit umfassender Diagnosefunktionalität. Leistungsstarker Echtzeitkommunikation und minimalen Latenzzeiten weltweit extrem zuverlässig.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
EtherCAT Busintegration erleichtert Systemausbau durch AMAX-5074 Koppler und Module

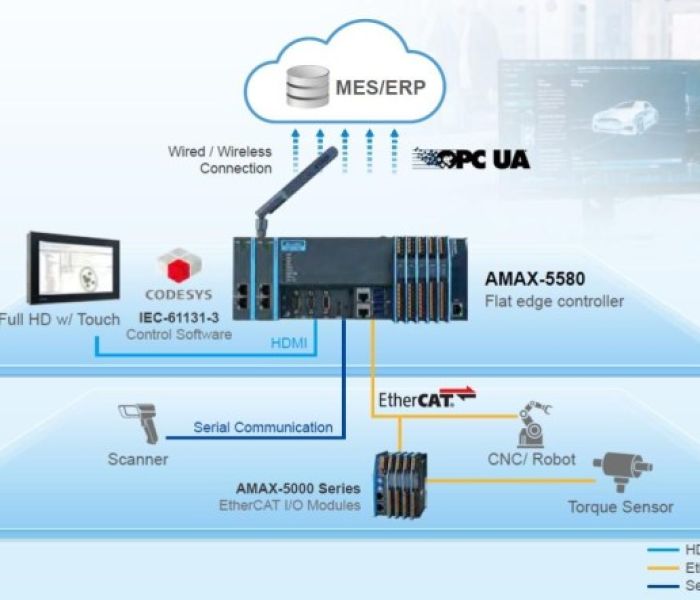

Anwendungsbeispiel EtherCAT I/O System mit Steuerungskontroller (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)

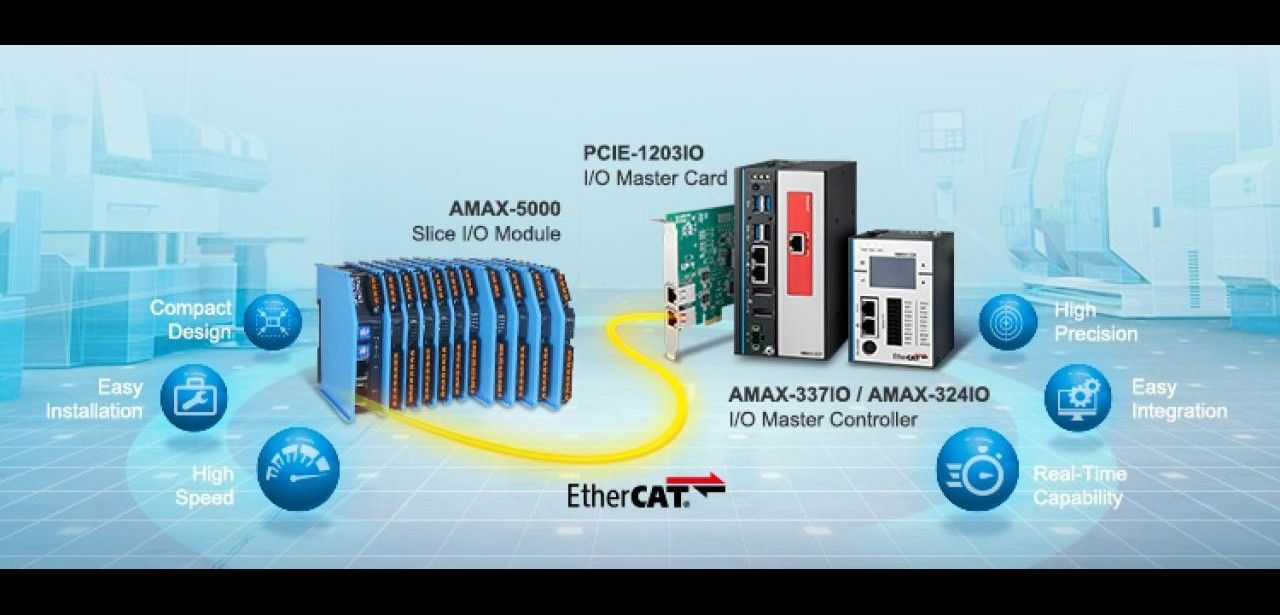

Mit dem Slave Koppler AMAX-5074 und den erweiterbaren AMAX-5000 I/O-Modulen stellt AMC ein durchdachtes System für anspruchsvolle Automatisierungsaufgaben bereit. EtherCAT übernimmt die Buskommunikation, wodurch kurze Zyklen und hohe Synchronisation gewährleistet sind. Analoge und digitale Module lassen sich individuell kombinieren und über geschirmte RJ45-Ports verbinden. Anwender profitieren von flexibler Signalverarbeitung, einfacher Verdrahtung und kompatiblen Schnittstellen, die eine nahtlose Integration in bestehende Prozesse ermöglichen. Hoher Schutz gegen EMV-Störungen sorgt zudem für zuverlässigen Betrieb auch in rauen Umgebungen.
Der AMAX-5580 fungiert als EtherCAT-Master, AMAX-5074 regelt direkt I/O-Module
Der AMAX-5074 Koppler arbeitet unabhängig als EtherCAT-Slave und bietet dezente Anschlussmöglichkeiten für bis zu 256 IDs oder dient in Verbindung mit dem lüfterlosen AMAX-5580 Controller als Erweiterungsmodul eines EtherCAT-Masters. In diesem Aufbau übernimmt der AMAX-5580 sämtliche Masteraufgaben, steuert Buskommunikation und Echtzeitprozesse, während der Koppler die modulare Einbindung und reibungslose Datenübertragung zwischen dem Netzwerk und den AMAX-5000 I/O-Modulen sicherstellt. Die Installation erfolgt werkzeuglos, erfordert keine spezielle Software und erfüllt industrielle Sicherheitsstandards.
Einfach Sink- und Source-Betrieb flexibel wählbar für individuelle Automatisierungsaufgaben
Das modulare AMAX-5000 System erlaubt maßgeschneiderte I/O-Konfigurationen für unterschiedlichste Industrieprozesse. Analoge Module decken Temperaturmessung über RTD- und Thermoelement-Sensoren sowie Spannungs- und Stromüberwachung inklusive Hochgeschwindigkeitsbetrieb ab. Digitale Ein- und Ausgänge stehen als isolierte 8- oder 16-Kanal-Varianten im Sink- oder Source-Betrieb bereit. Durch präzise Kanalzahlwahl und optionale High-Speed-Funktionalität können Anwender ihre Automatisierungslösung optimal an spezifische Prozessanforderungen anpassen. Dies erhöht deutlich Flexibilität, ermöglicht schnellen modularen Ausbau, steigert Effizienz, verstärkt Sicherheit und optimiert Wartungsfreundlichkeit.
100BASE-TX EtherCAT-Netzwerk unterstützt modulare I/O-Kopplung effizient im industriellen Umfeld
Mit dem AMAX-5074 Slave-Koppler lässt sich ein EtherCAT-I/O-System mit bis zu 256 separaten IDs konfigurieren, um analoge und digitale Module zuverlässig anzubinden. Das Netzwerk arbeitet nach dem 100BASE-TX-Standard und realisiert Übertragungsraten von bis zu 100 Mbit/s. Zwei abschirmende RJ45-Buchsen für Ein- und Ausgang sorgen für stabiles Signalmanagement. Zwischen einzelnen Knoten sind Distanzen von bis zu 100 Metern möglich. Zugleich erfordert das System geschirmte Ethernetleitungen ab Kategorie 5 zur Vermeidung von Störungen.
AMAX-5500 Controller-Serie: Lüfterloses Design mit EtherCAT, USB und PoE
Die lüfterlose Architektur des AMAX-5580 Controllers aus der AMAX-5500 Serie garantiert geräuscharmen Betrieb und minimiert Verschleißpunkte. Dank des kompakten Gehäuses mit Frontzugang lassen sich Module schnell austauschen und wartungsfreundlich anordnen. Zur Standardausstattung zählen GigE PoE, USB 3.0, serielle Anschlüsse, CAN-Bus und integrierte Wireless-Technologien. Ein EtherCAT-Slice-E/A-Steckplatz an der Seite ermöglicht fließende Skalierung. Diese Kombination aus hoher Zuverlässigkeit und vielseitigen Schnittstellen erfüllt anspruchsvolle Automatisierungsaufgaben effizient. Es toleriert weite Temperaturbereiche und Dauerbetrieb verlässlich.
Höchste Zuverlässigkeit und minimale Platzanforderung mit AMAX-5500 Controllern garantiert
Mit dem EtherCAT-Slave-Koppler AMAX-5074, den flexiblen AMAX-5000 I/O-Modulen und kompakten AMAX-5500 Controllern lässt sich ein skalierbares, hochperformantes I/O-Netzwerk aufbauen. Es unterstützt analoge, digitale und Hochgeschwindigkeits-Signale mit galvanischer Trennung und RTD- sowie Thermoelementmessung. Die standardisierte Ethernet-Kommunikation garantiert geringe Latenz und hohe Datenintegrität. Durch einfache Steckmodule und frontseitigen Zugriff auf Anschlüsse ist die Installation schnell erledigt, was die Produktivität in modernen Fertigungsumgebungen steigert. Zudem erlaubt das Design energiesparende Bauweise und minimiert Wartungsaufwand.
